Mô tả
Bạn đã từng gặp phải tình huống khi chiếc xe bất ngờ hỏng hóc mà không biết vấn đề nằm ở đâu? Đừng lo lắng nữa vì giờ đây, thiết bị đọc lỗi xe máy kết nối Bluetooth MOTOSCAN sẽ trở thành trợ thủ đắc lực của bạn. Với công nghệ hiện đại và khả năng kết nối thông minh qua Bluetooth, MOTOSCAN không chỉ giúp bạn xác định nguyên nhân gây ra sự cố mà còn cho phép bạn theo dõi và kiểm soát tình trạng hoạt động của xe máy.
Giới thiệu thiết bị đọc lỗi xe máy kết nối Bluetooth MOTOSCAN
– MOTOSCAN TAB được dùng để xác định lỗi và sửa chữa hệ thống điện – điện tử cho hầu hết các loại xe máy, xe tay ga tại thị trường Châu Á và một số thị trường khác có hệ thống điều khiển điện tử khởi động, phun xăng, đánh lửa, ABS, Smart key, ODO, ECU…
– Thiết bị đọc lỗi xe máy fi được thiết kế nhỏ gọn, tích hợp mọi chức năng “all in one”. Nó kết nối với xe thông qua giao tiếp Bluetooth và dùng để chẩn đoán lỗi, sửa chữa các lỗi của hệ thống Engine & ABS; lập trình tự động hệ thống chìa khóa thông minh; tự động kiểm tra ECU bên trong, tự động phân tích kỹ thuật động cơ, chẩn đoán thông minh không cần mã lỗiOBD, hiệu chỉnh giá trị ODO, mô phỏng tín hiệu ECU, lập trình và nâng cấp phần mềm tiêu chuẩn của nhà sản xuất bên trong ECM, SCU… cùng nhiều chức năng đo lường đặc biệt

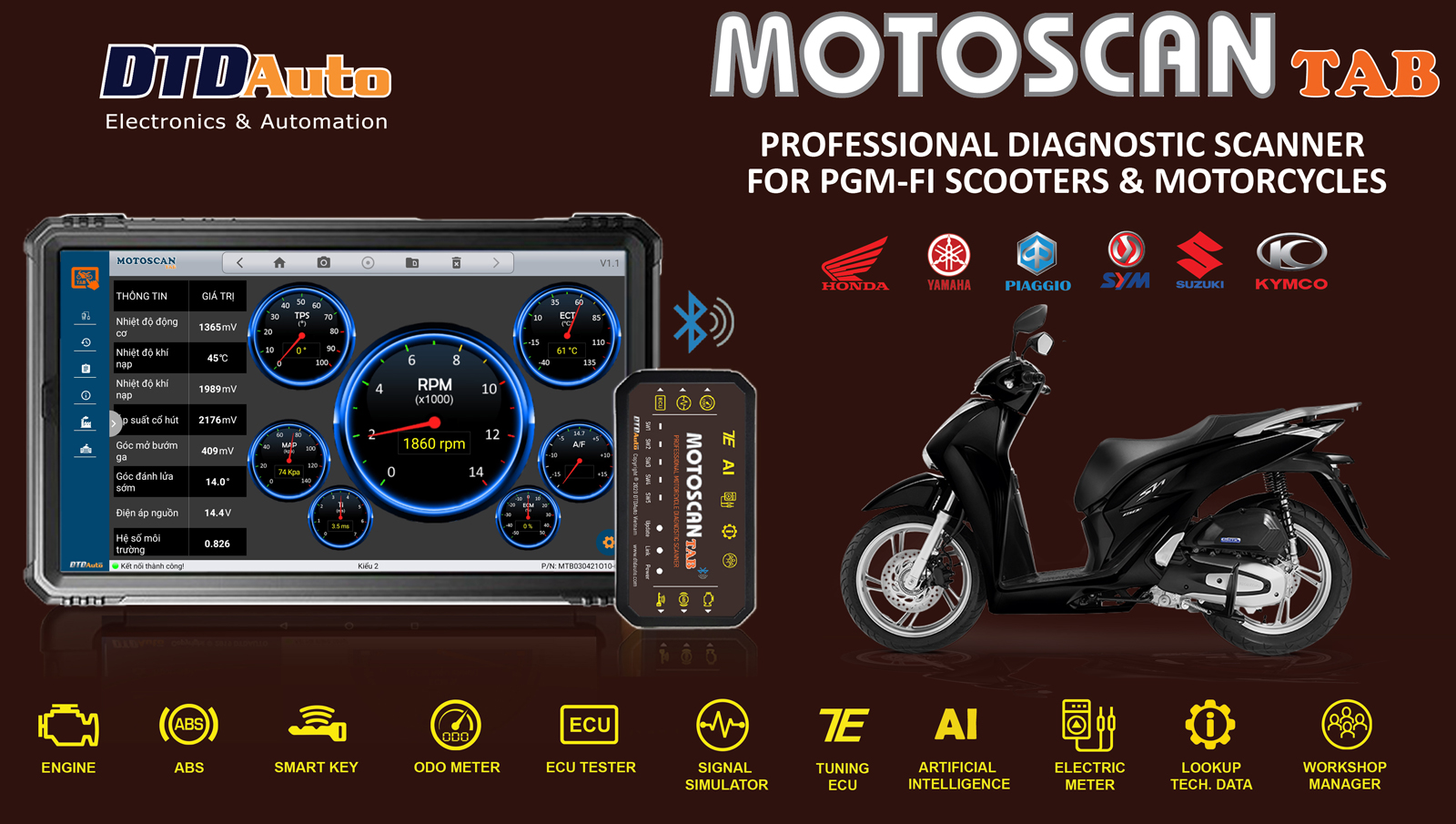

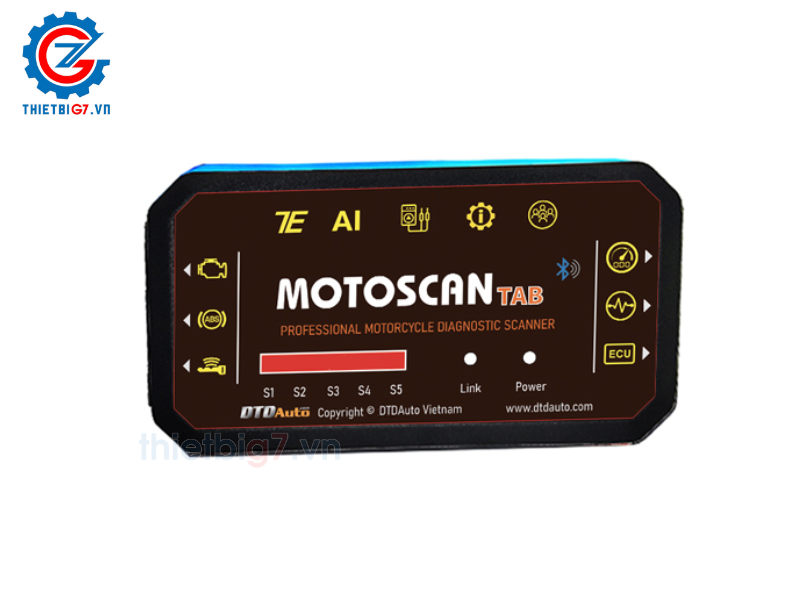

Thiết bị đọc lỗi xe máy fi MOTOSCAN TAB
MOTOSCAN TAB PHIÊN BẢN MỚI NHẤT 2.5
>> Ngày cập nhật: 11/11/2023
NỘI DUNG MỚI TRONG MOTOSCAN TAB 2.5 LÀ GÌ?
1. CHỨC NĂNG ĐỘNG CƠ/ ABS
Cập nhật 09 mẫu xe mới cho HONDA, YAMAHA đạt tiêu chuẩn CAN BUS (OBD-II), và K-LINE tại CHÂU Á:
– HONDA: SH350i (2021-2023), CRF300L (2021-2023), CBR650 (2021-2023)…
– YAMAHA: AEROX (2021-2023), GRANDE (2021-2023), NVX (2021-2023), NMAX (2021-2023), XMAX (2023), XSR (2021-2023)…
2 .CHẨN ĐOÁN NÂNG CAO (AI)
Bổ sung thêm thư viện chẩn đoán AI, thêm hình ảnh tương ứng và tối ưu hóa thuật toán AI cho chức năng phân tích tìm lỗi bằng trí tuệ nhân tạo.
3. CHỨC NĂNG TUNER ECU (TUNING A/F RATIO, ON/OFF SMART KEY FOR ECM)
– Thêm 12 mã HONDA ECU mới cho các dòng xe:
– ECM KEIHIN: MSX GROM 2021 (38770-K26-G01), MSX 125 2015 (38770- K26-901), WAVE 100i (38770-KWW-601), WAVE 100i (38770-KWW-642), WAVE 100i (38770-KWW-643)
– ECM ACG: CLICK 125 (K60F-T01-TH01), TẦM NHÌN 2021 (K2CA-V11-V01), TẦM NHÌN 2021 (K2CA-V31-V01), TẦM NHÌN 2022-2023 (K2CF-VA1-V01), DẪN 125 (K12K-V11-V01), DẪN 125 (K12M-V81-V01), PCX (K36S- T11-TH01)
4. CHỨC NĂNG IMMO/ SMART KEY
– Bổ sung nhiều mẫu mã mới cho HONDA, YAMAHA, SUZUKI… đặc biệt là các loại SCU mới: X-ADV (2021-2023), CBR1000R (2021-2023), FORZA 750 (2021-2023)…
– Tối ưu giao diện, thêm chức năng mới giúp khách hàng làm Smart key dễ dàng và nhanh chóng hơn
– Cập nhật chức năng đăng ký chìa khóa (FOB) nhanh chóng mà không cần đọc KEYID từ SCU đối với mã SCU: K01 | K29 | K35 | K36 | K77 | K96 | K97 | K0R | MKHD0 | MKTD0 | MKRD1…
– Tối ưu hóa chức năng đọc ghi KEYID, ECMID, loading sample data cho hầu hết các dòng xe YAMAHA và SUZUKI SCU
– Hỗ trợ đọc và hiển thị KEYID với 02 dạng định dạng PIAGGIO/ VESPA, sử dụng tương thích với các loại công cụ ghi mã KEYID vào key chip
5. CHỨC NĂNG ODO
Cập nhật thêm 19 loại model cho HONDA và YAMAHA:
– HONDA: SUPRA GTR 150 (2014-2018), FORZA, LEAD (2022-2023), AIR BLADE (2022-2023), MSX 125 (2019-2020) ), SONIC (2018-2023), SUPRA GTR 150 (2019-2023), CLICK (2021-2023), VARIO (2021-2023), X-ADV 2018, SH 125/150 (2022-2023)
– YAMAHA: NMAX V2 (2021-2022), NM-X V2 (2021-2022), GRAND FILANO, QBIX, TMAX 2013, TMAX 2015, NVX (2021-2023)*, AEROX (2021-2023)*
6. CHỨC NĂNG KIỂM TRA ECU
Kiểm tra bổ sung về hiệu suất, chất lượng, phần cứng, phần mềm của xe máy HONDA tại thị trường Thái Lan: CLICK 110 (2008-2010), CLICK 110 (2011-2012), CLICK 125 (2013-2014), CLICK 125 (2015-2-17), CLICK 125 (2018-2020), PCX 150 (2018-2020)
7. CHỨC NĂNG TÌM KIẾM VÀ TÍNH TOÁN
– Bổ sung tra cứu sơ đồ mạch hệ thống động cơ HONDA Thái Lan
– Thêm tính năng tra cứu sơ đồ hệ thống đèn LED cho xe HONDA
– Thêm hình ảnh tra cứu các vị trí lỗi theo sơ đồ mạch và vị trí linh kiện trên xe HONDA
– Thêm tra cứu các chân tín hiệu SCU, ABS, ECM cho xe HONDA
– Hỗ trợ chức năng DATALINK trên sơ đồ điện cho xe HONDA hầu hết các loại xe
– Bổ sung dữ liệu sửa chữa cho HONDA

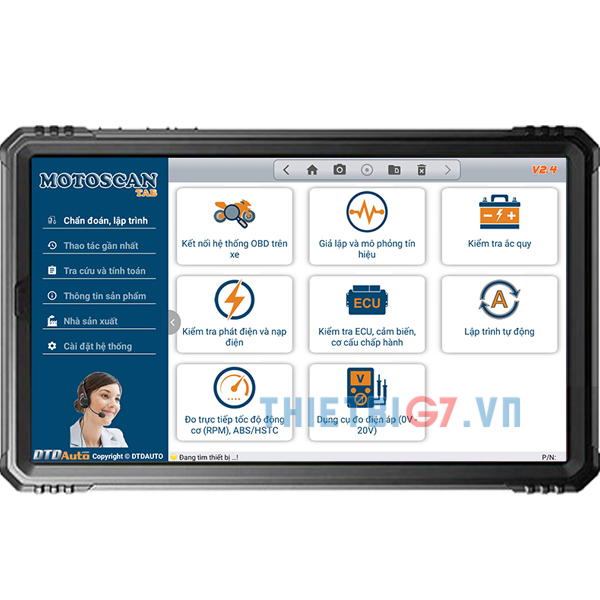

Máy đọc lỗi MOTOSCAN TAB đa chức năng hiện đại
CHI TIẾT CHỨC NĂNG THIẾT BỊ ĐỌC LỖI MOTOSCAN TAB
-
Hệ thống động cơ ABS
- Đọc mã lỗi được lưu trong ECM
- Hiển thị nâng cao thông mã lỗi bao gồm mã lỗi, vị trí linh kiện, sơ đồ điện nguyên lý mã lỗi, siw đồ nguyên lý tổng thể
- Xóa mã lỗi được lưu trong ECM
- Đặt lại ECM
- Hiển thị dữ liệu trực tiếp
- Chế độ xem: Danh sách | Tương tự | Đồ họa | Dạng sóng
- Kích hoạt các cơ cấu chấp hành: Kim phun, cuộn dây đánh lửa, Bơm nhiên liệu, Van điện từ, Động cơ bước, Đèn báo và Đèn pha…
- Cài đặt: TPS, Đặt lại IACV, Độ cao
- Thông tin ECM
- Kiểm tra độ sâu tỷ lệ A/F
- Điều chỉnh tỷ lệ A/F
- Điều chỉnh tỷ lệ A/F bằng cách ánh xạ lại cho ECM
- Nâng cấp ECM gốc & Tải lên chương trình cơ sở ECM điều chỉnh bằng các tệp ánh xạ mẫu
- Tải lên các tệp bản đồ lại do người dùng chỉnh sửa cho ECM dựa trên máy
- Tải lên các tệp ánh xạ lại người dùng miễn phí cho ECM từ một nguồn khác ngoài máy (nhiều lựa chọn chế độ)
- Cứu hộ ECM
- Chẩn đoán nâng cao với mã lỗi (phân tích để tìm chi tiết chính xác, vị trí lỗi) lỗi ngoài phạm vi
- Chẩn đoán nâng cao không hiển thị mã lỗi Obd (phân tích bằng công nghệ AI, tìm chính xác nguyên nhân, vị trí lỗi) ở các lỗi ngoài phạm vi
- Kiểm tra chuyên sâu các cảm biến (MAP, TP, ECT, IAT, O2, CKP) cả lỗi ngoài phạm vi và trong phạm vi
- Kiểm tra hoạt động, chất lượng của các bộ truyền động (IACV, ISC…)
- Kiểm tra hoạt động, chất lượng linh kiện phần cứng, phần mềm (ghi rõ vị trí linh kiện, vị trí lỗ cắt) của ECU động cơ đối với một số dòng HONDA, YAMAHA…
- Mô phỏng các loại tín hiệu đầu vào và tín hiệu truyền thông để kiểm tra, chẩn đoán lỗi hệ thống động cơ (CKP, MAP, TP, IAT, ECT, O2, VSS)
- Mô phỏng các loại tín hiệu đầu ra để kiểm tra và chẩn đoán lỗi hệ thống động cơ (INJ, IGPLS, RELAY, SOLENOID…)
2. Hệ thống ODO
- Đọc giá trị ODO hiện tại
- Sửa và chỉnh sửa giá trị ODO để sửa chữa hoặc thay thế ODO
- Tải lại phần mềm ODO gốc để sửa chữa hoặc thay thế ODO
- Tra cứu vị trí, sơ đồ kết nối, các chân chức năng để kiểm tra trên cùng một màn hình, thuận tiện cho việc thao tác, hiệu chỉnh, sửa chữa
- Mô phỏng tín hiệu Vss, K-line Vss bình thường để kiểm tra và sửa chữa ODO
3. Hệ thống chìa khóa thông minh SMARTKEY
- Kiểm tra hoạt động của các linh kiện điện tử và phần cứng (ghi rõ vị trí các linh kiện, vị trí các lỗ cắt) của SCU cho HONDA, YAMAHA, SUZUKI…
- Lập trình SCU – đăng ký thêm chìa khóa (FOB)
- Lập trình SCU – đăng ký khóa mới (FOB) khi mất toàn bộ khóa
- Lập trình SCU – không hoạt động sử dụng FOB khi bị mất
- Lập trình SCU – kích hoạt lại việc sử dụng FOB (sau khi hủy sử dụng)
- Lập trình SCU – Đồng bộ hóa ECMID giữa SCU và ECM
- Kiểm tra kết quả đồng bộ FOB và SCU
- Kiểm tra giá trị khai báo của KEYID
- Đọc KEYID trực tiếp từ SCU
- Xóa KEYID bên trong SCU
- Copy dữ liệu SCU (từ SCU A sang SCU B) khi sửa chữa
- Tải lại dữ liệu mẫu SCU khi sửa chữa
4. Hệ thống cố định
- Đăng ký thêm chìa khóa
- Đăng ký chìa khóa mới khi mất toàn bộ chìa khóa
- Đọc KEYID trực tiếp từ ECM/IC
- Kiểm tra khóa và đọc KEYID hiện tại qua ăng-ten (đối với Liên khúc có mã ECM: PGQ16)
- Đặt lại cố định
- Thay thế ECM
5 Chức năng đo khác
- .Thao tác kết nối nhanh các chức năng mà không cần thao tác tuần tự (lưu lịch sử kết nối và chọn nhanh chức năng từ lịch sử)
- Kiểm tra chất lượng và dung lượng của pin
- Kiểm tra trạng thái sạc, hoạt động và chất lượng của hệ thống sạc
- Đo điện áp DC chính xác cao từ 0V – 20V
- Cập nhật và thêm các chức năng mới, các loại xe mới tự động, nhanh chóng và dễ dàng qua internet

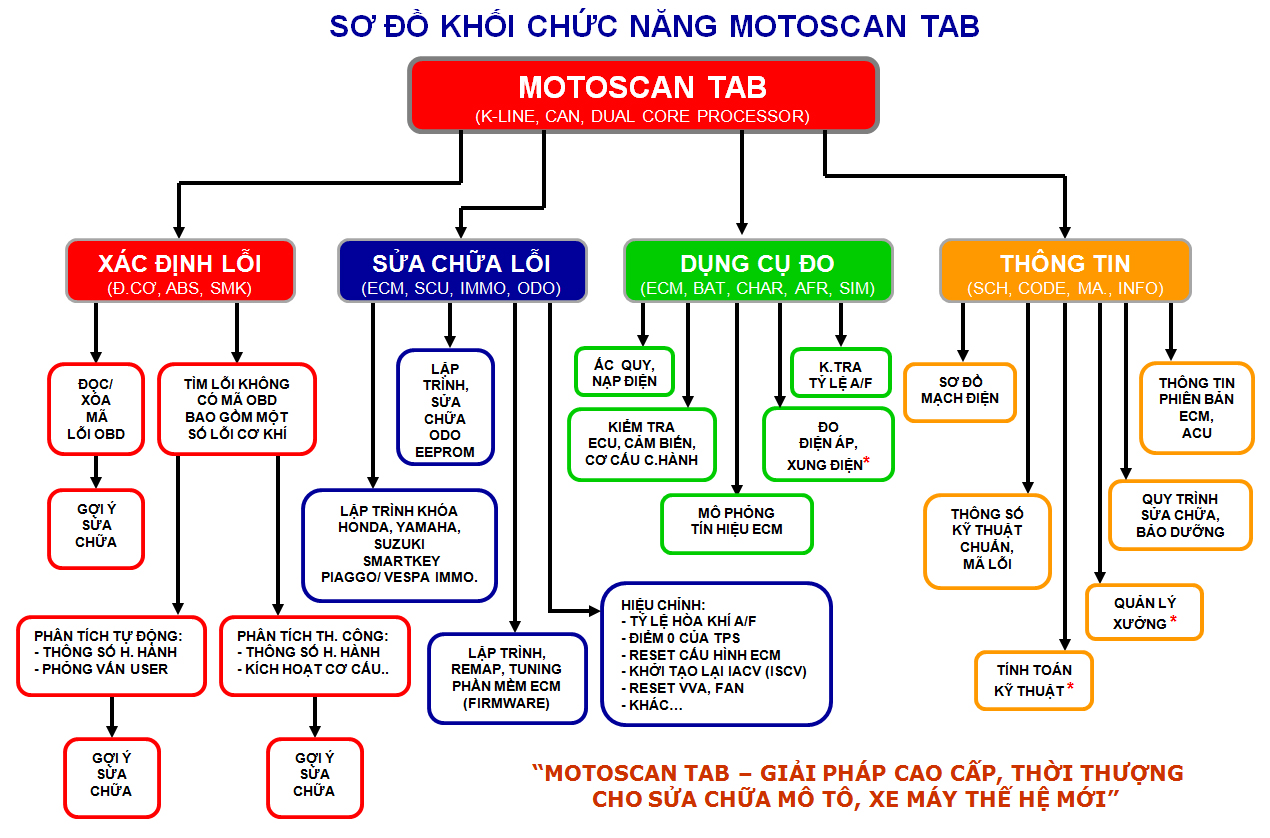

Sơ đồ chức năng thiết bị đọc lỗi xe máy fi MOTOSCAN

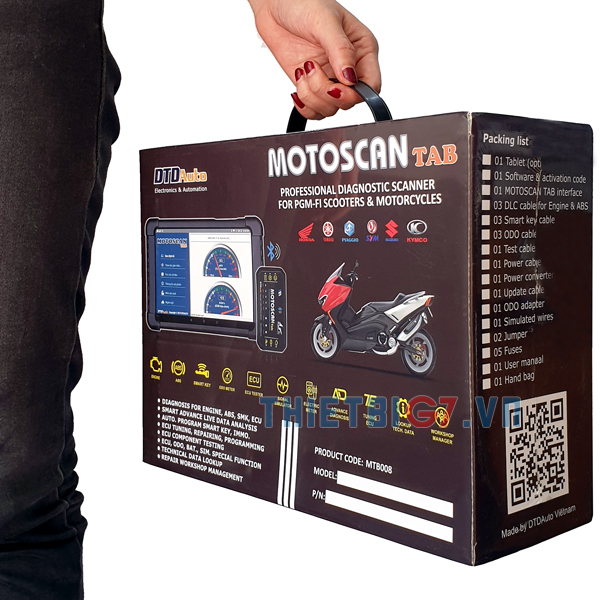

DANH SÁCH PHỤ KIỆN ĐI KÈM

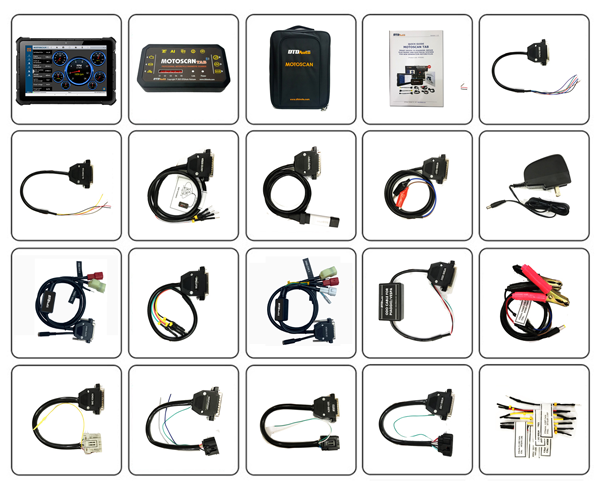

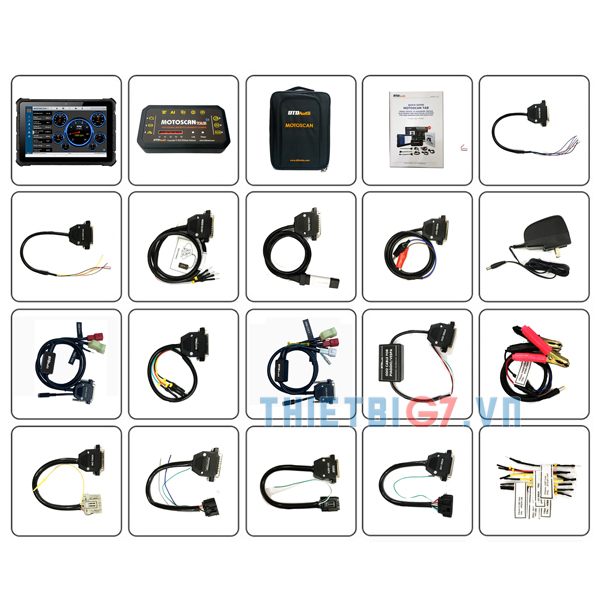

Danh sách bộ phụ kiện đi kèm thiết bị MOTOSCAN TAB
PHẠM VI ỨNG DỤNG
MOTOSCAN TAB hỗ trợ đa dạng các dòng xe

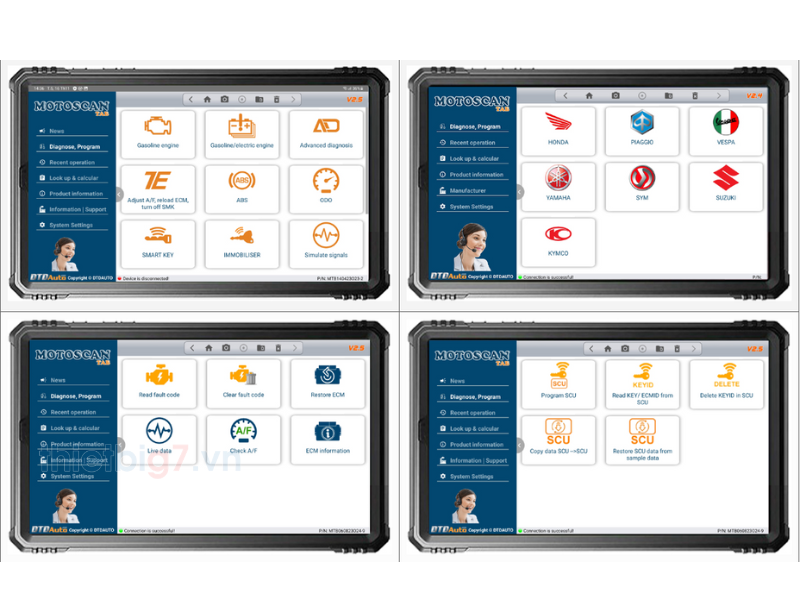

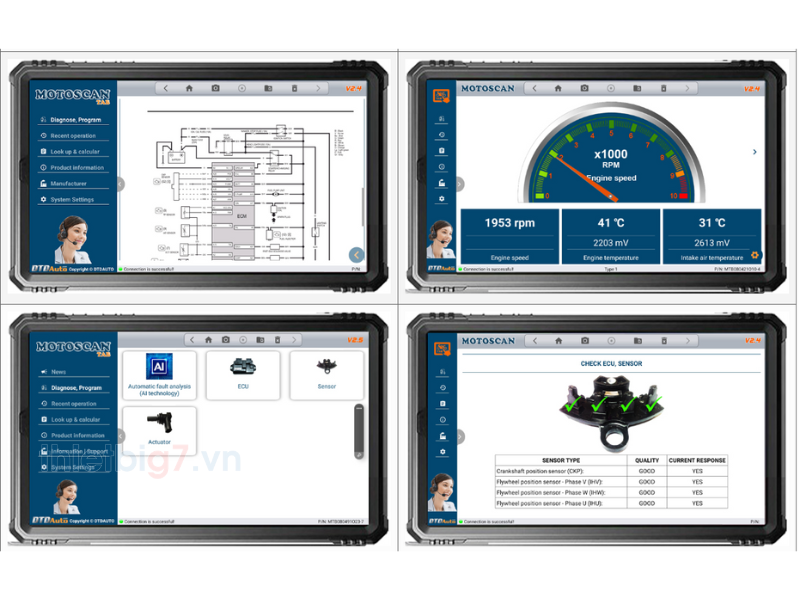

GIAO DIỆN THAO TÁC TRÊN THIẾT BỊ MOTOSCAN TAB

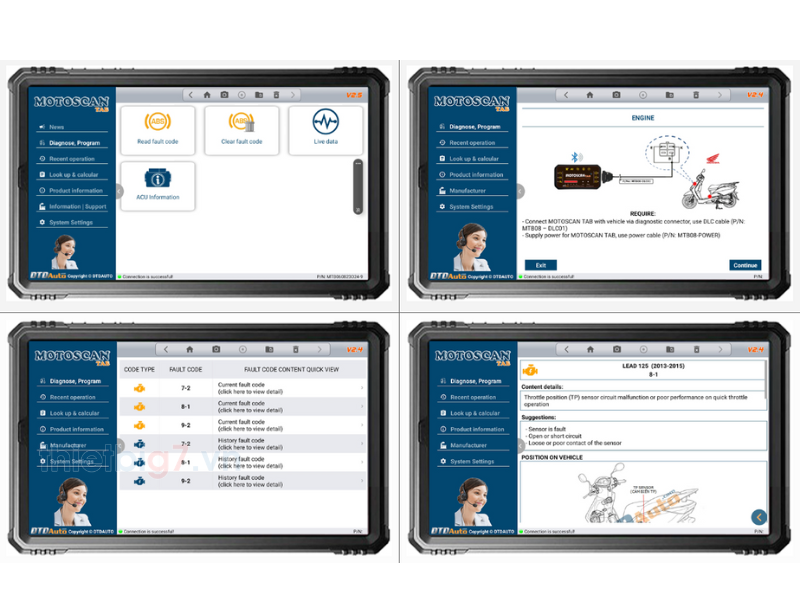

MOTOSCAN TAB kết nối bluetooth sử dụng thao tác trên máy tính bảng
